建筑排水用中空壁內螺旋硬聚氯乙烯（PVC-U）管材

水系統是現有建筑物必不可少的配套設施，管道則是排水系統的主要構成部件。隨著人們對生活品質和環境要求的不斷提高，現代人也越來越關注如何消除管道排水過程可能產生的噪音問題，以創造美好生活。

常見的排水管道大都結構簡單、消音效果差，當有水流快速經過時，水流撞擊管壁、擠壓空氣容易產生連續的噪音，因管壁沒有隔音功能，噪音傳遞快，影響范圍廣，已嚴重影響生活質量。為此，想高效的解決排水管道的噪音問題，首先從管道本身入手，對管道結構進行設計，以達到對排水進行導流的作用，從而控制噪音的形成，使產生噪音的排水管道變成噪音防控的第一道防線。

今天，我們所介紹的亞通牌建筑排水用中空壁內螺旋硬聚氯乙烯（PVC-U）管材（下稱消音管）就能有效的解決以上所講的噪音問題，讓我們從以下幾個方面來認識一下它。

 1.材料

消音管以PVC樹脂為主要原料，加入環保健康助劑，產品性能穩定、不易變色、是綠色家居好選擇。

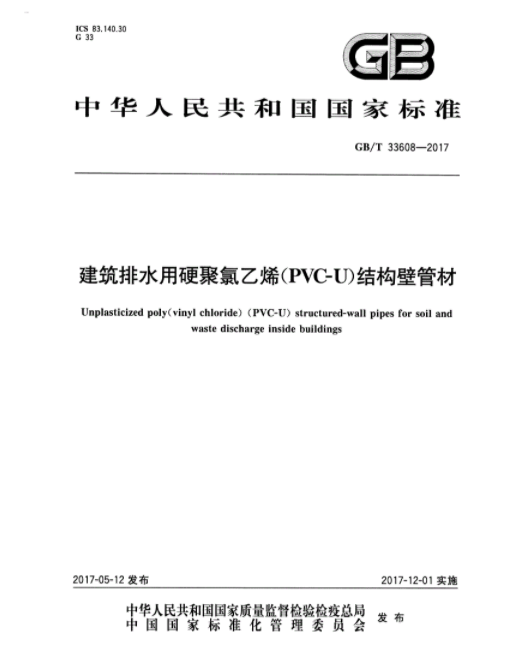

產品符合GB/T 33608-2017標準要求，適用于民用建筑室內外排水管道工程，連續排放生活污水溫度不大于40 ℃，瞬間排放污水溫度不大于80 ℃，以及工業污水的排放和輸送。

 2.結構形式

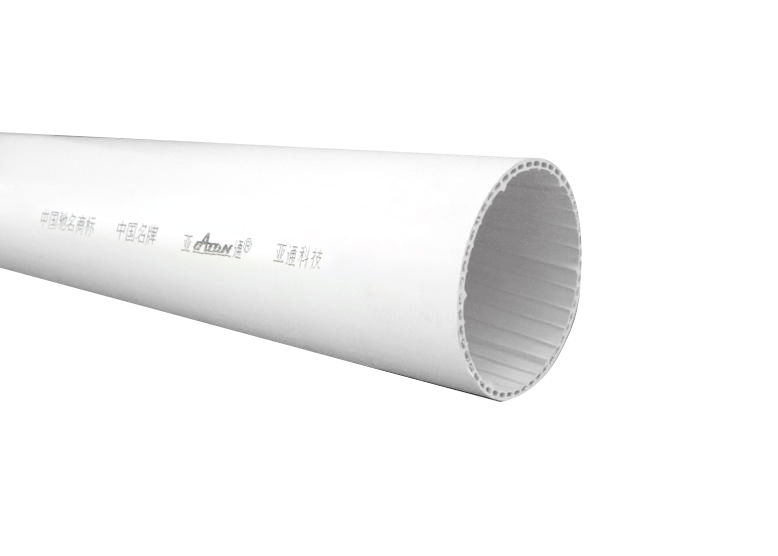

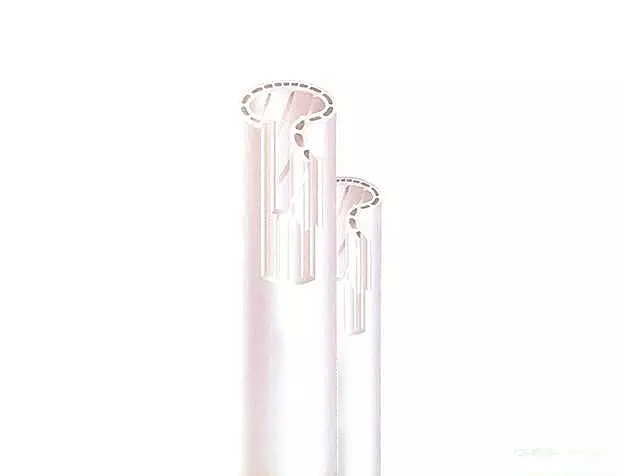

消音管是外表面光滑、內表面帶螺棱（或?qū)Я鹘睿⒐鼙趲Ь鶆蚍植伎涨唤Y(jié)構的結構壁管材。典型的結構示意圖見圖1。

圖1 典型結構示意圖

3.消音原理

建筑排水用硬聚氯乙烯（PVC-U）管材是單層結構，在排水過程中會產生較高的噪聲。而消音管在排水過程中可顯著降低噪聲，從而使您的居住環境更加溫馨、安靜。我們公司對管材結構進行科學合理的導流筋及中空多孔結構的設計，從而實現消音的作用，具體的原理如下：

1.

在立式排水系統應用中，對消音管的導流筋的旋轉角度、導流筋的高度、寬度和數量進行合理的設計，使流經消音管的水流能沿管內壁的導流筋呈螺旋流動，由于導流筋的導流作用而避免了流動的混亂狀態，從而減輕了水流對管壁的沖擊，降低了噪音。同時，由于水流沿管內壁螺旋規則下流，這樣便在排水管路中央形成了一個中間空氣通路，這樣較好的實現了立式排水時其中氣體的順暢排出，從而避免了由此而誘發的噪音。

2.

橫管排入立管的水流沿切線方向流入，避免進水水流與立管水流碰撞，保證立管水流螺旋狀下落，形成較為密實的旋轉水流，極大地降低管道系統噪音。管壁為雙層中空多孔結構，蜂窩狀的中空隔層更進一步阻隔排水時產生的噪音，使管材具有更強的消音效果。

四

物理學性能

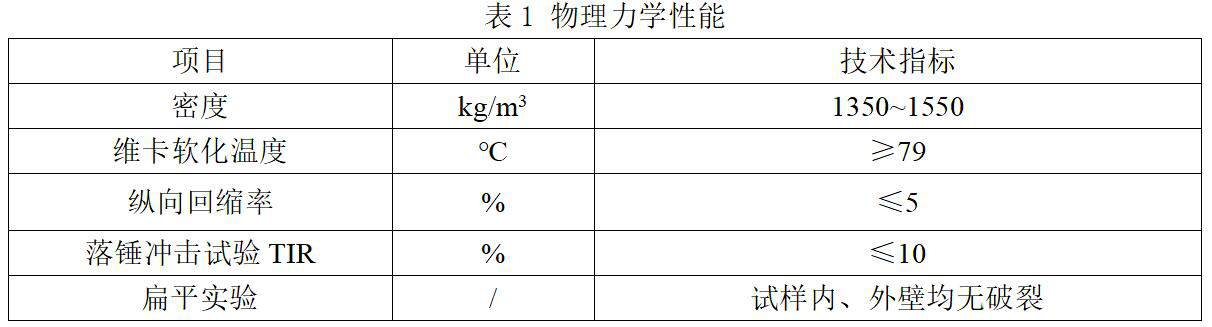

消音管物理力學性能詳見表1。

表1 物理學性能

5.生產工藝

為了使消音管內管壁具有凸起的三角形導流筋，采用帶有多條螺旋凹槽、可轉動的內芯模，由變頻電機、擺線減速機上的鏈輪帶動擠出模具總成鏈輪，經主軸使其以適宜的轉速轉動，塑化好的混配料通過內芯模的螺旋凹槽在管材內壁形成凸起的導流筋。

消音管中空隔層的設計是在口模的內徑上安裝一格柵式空心套，后端由分流錐和 均勻分布的阻流塊聯接到導套上，導套上的螺絲與口模上的螺母固定，塑化物料經分流錐和阻流塊分成兩層，經空心套擠出成中空形式。

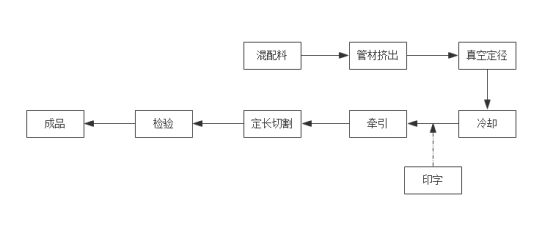

消音管具體生產工藝流程詳見圖2。

圖2 生產工藝流程

6.產品優點

消音管具有以下顯著優點：

低音噪

內壁設計有多條三角旋流導流筋，使管道內水流，沿著導流筋旋流狀下落，形成旋流附壁水流，減少水流與管壁的碰撞，從而降低管道系統內噪音。管壁為雙層中空多孔結構，蜂窩狀的中空隔層更進一步阻隔排水時產生的噪音，使管材具有更強的消音效果。

超快排

管材內壁設有導流筋，能更好的實現水流旋轉排放，更為有效的提高了系統的排水能力，比建筑排水用硬聚氯乙烯（PVC-U）管材排水量增加1/3。

安全可靠

管材具有良好的減震性能，大大提高了高層建筑排水管道的安全系數。

管材強度高

由于管內優暢通的空氣柱，降低了管內的壓力波動，提高了管道使用安全系數，管內壁導流筋具有顯著的加強作用，可有效降低管道受到外力沖擊而導致的破裂現象。

消音管除了具有上述優點外，還具有建筑排水用硬聚氯乙烯（PVC-U）管材的優點：

1

使用亞通獨有無鉛配方，品質穩定，環保無毒。

2

管材表面硬度和抗拉強度優，管道安全系數高。

3

抗老化能力好，正常使用壽命可達50年以上。

4

管道對無機酸、堿、鹽類耐腐蝕性能優良，適用于工業污水排放及輸送。

5

管道摩阻系數小，水流通暢，不易堵塞，養護工作量少。

6

材料氧指數高，具有自息性。

7

管道線膨脹系數小，為0.07 mm/℃，受溫度影響變形量小。導熱系數和彈性模量小，與鑄鐵排水管相比抗冰凍性能優良。

8

管材質輕，密度較小，搬運、裝卸、施工方便。

9

管材管件連接可采用粘接方式，施工方法簡單，操作方便，安裝工效高。

PVC-U螺旋管道排水系統與普通排水系統的基本組成是相同的，也就是排水立管接納各樓層橫支管的污水，最終由底部排出，立管的最上端由伸頂通氣管與大氣連通。不同的是：

1.排水立管使用了由硬聚氯乙烯材料制成的消音管，管內壁有與管壁一起加工成型的多條突出三角形導流筋，用于導流筋的導流作用，管內水流沿管內壁呈螺旋下落，形成較為穩定并且密實的水膜旋流，管中心是一個通暢的空氣柱，污水的下降極限流速也有所減少，顯著地降低了立管內的壓力波動，較大地提高了排水能力，并有效加強了管道強度和剛度。

2管件與普通管件不同，即橫支管與立管連接使用側向進水專用三通或四通管件，避免橫向水流與下降水流的撞擊，有利于進水沿立管管壁旋轉下落。且由于專用管件采用了螺母擠壓密封膠圈接頭的滑動連接方法，可以少用或不用伸縮節，且安裝方便，可縮短施工工期。

尾聲

這次，我們詳細了解了亞通建筑排水用中空壁內螺旋硬聚氯乙烯（PVC-U）管的特點與優勢，從多個角度剖析了這種排水管道的生產與工藝流程。對于家裝來說，更好的了解一種產品，就能讓未來的家變得更舒適，在現代高強度的工作生活中，如何降低噪音的想法推動著此類管道的發展。如果你正好有這種需求，那么亞通建筑排水用中空壁內螺旋硬聚氯乙烯（PVC-U）管可以給你一份滿意的答卷。
